2021年人教版物理九年級全一冊 15.2電流與電路

一、單選題

1.關于電流的形成，下列說法中正確的是（）
A．只有正電荷定向移動才能形成電流
B．只有負電荷定向移動才能形成電流
C．只要導體中有電荷就能形成電流
D．金屬中的電流是自由電子定向移動形成的

查看參考答案

【參考答案】：D

2.小明同學設計并制作了一個“盲人水杯”，其工作原理如圖所示。杯中近杯口處A點是水位器的兩個金屬觸點，當杯中的水位達到A位置時，水位器會發出音樂聲，表示水已盛滿。杯口處的兩個金屬觸點的作用相當于（）

A．導線
B．開關
C．用電器
D．電源

查看參考答案

【參考答案】：B

3.關于如圖所示電路的判斷正確的是（）

A.S?斷開,S?閉合時,燈L?亮
B.S?閉合,S?斷開時,燈L?、L?都不亮
C.S?、S?都閉合時,燈L?不亮、燈L?亮
D.S?、S?都閉合時,燈L?、L?都亮

查看參考答案

【參考答案】：C

4.如圖所示電路,閉合開關 S,可能發生的現象是（）

A.燈泡燒壞
B.電源燒壞
C.燈泡發光
D.燈泡和電源均燒壞

查看參考答案

【參考答案】：B

5.如圖所示的電路中,所有元件及導線都沒有故障,閉合開關后,電路中有一只燈泡不能發光的是（）
A.
B.
C.
D.

查看參考答案

【參考答案】：C

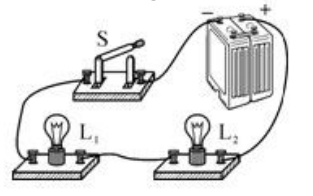

6.小明同學按如圖連接好電路，閉合開關后發現，甲乙兩燈泡不亮，然后他拿來一根導線直接連在甲燈泡兩端，此時甲乙燈泡仍不亮，于是他取下這根導線，直接連在乙燈泡兩端，此時發現甲燈亮了起來，根據以上現象可以推斷出下列哪個結論是正確的（）

A．甲燈泡斷路
B．乙燈泡斷路
C．甲乙燈泡都斷路
D．電源壞了

查看參考答案

【參考答案】：B

二、填空題

1.紅外線電暖器中有一個自動斷電的安全裝置，如圖所示，當紅外線電暖器傾倒時，它電路；直立時，它電路。(填“斷開”或“閉合”)

查看參考答案

【參考答案】：斷開、閉合

2.如圖所示，某手機移動電源(俗稱充電寶)有兩個輸出端，通過電源線可以單獨或同時為手機充電，這兩個輸出端的連接方式是聯；用移動電源為手機充電時，手機相當于電路中的。

查看參考答案

【參考答案】：并、用電器

3.手電筒上金屬按鈕相當于基本電路的;新能源汽車在充電時,其車載蓄電池相當于基本電路的。

查看參考答案

【參考答案】：開關、用電器

4.如圖所示,酸甜多汁的水果提供的電力足以點亮一排發光二極管,在此電路中水果扮演的角色是：它為發光二極管提供了,使自由電荷在電路中定向運動起來。

查看參考答案

【參考答案】：電源、電壓

5.恐怖分子在公共場所安裝了定時炸彈,其引爆裝置如圖所示,當起爆器中有電流通過時就會引起爆炸。請你根據所給的電路圖回答下列問題:

①起爆前定時開關 S 是(閉合/斷開)的。
②電路中安裝一個燈泡,是為了在起爆前對電路起保護作用,防止發生故障。
③設定起爆時間一到,定時開關 S 會自動由一種狀態切換成另一種狀態而發生爆炸。為使引爆裝置停止工作,拆彈專家應在圖中(填“a”或“b”)處剪斷導線。
