2021年人教版物理九年級全一冊 20.5磁生電
一、單選題
1.在探究“怎樣產生感應電流”的實驗中，蹄形磁體水平放置，如圖所示，閉合開關，要使靈敏電流計的指針發生偏轉，導體ab應（ ）
A．豎直向上運動
B．水平向右運動
C．保持靜止不動
D．豎直向下運動
3.如圖是實驗室用的手搖發電機，使線圈在磁場中轉動，可以看到發光二極管發光。下列選項與其工作原理相似的是（ ）
A．
電磁繼電器
B．
電磁鐵
C．
電風扇
D．
動圈式話筒
奧斯特實驗
電鈴
揚聲器
發電機5.新型智能手機無線充電技術應用了電磁感應原理，當交變電流通過充電底座中的線圈時，線圈產生磁場，帶有金屬線圈的智能手機靠近該磁場（如圖）就能產生電流，通過“磁生電”來實現充電。下列設備也是利用“磁生電”原理工作的是（ ）
A．電烙鐵
B．電動機
C．發電機
D．電磁起重機
二、填空題
1.根據電磁感應現象人類發明了；利用電流的制造了電飯鍋；電動機工作時,利用自動改變線圈中的電流方向,實現了線圈的持續轉動。

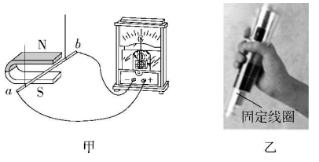

3.如圖甲所示,轉動發電機的搖把,燈泡發光,這種線圈在磁場中轉動時產生電流的現象叫；圖乙中把兩個發光二極管極性相反地并聯起來, 與發電機串聯,轉動搖把,兩個二極管交替發光,說明電路中產生的是。
三、按要求做題
1.如圖是“探究什么情況下磁可以生電”的裝置，用棉線將一段導體AB懸掛起來，放置于蹄形磁體的磁場中，再用導線把導體AB和靈敏電流計連接起來，組成了閉合電路。
（1）該實驗中，靈敏電流計的作用是_________________________、__________________________。
（2）確認靈敏電流計能正常工作后，某同學發現，無論導體AB在磁場中怎樣運動，靈敏電流計的指針均不見發生偏轉，其主要原因可能是______________、______________。

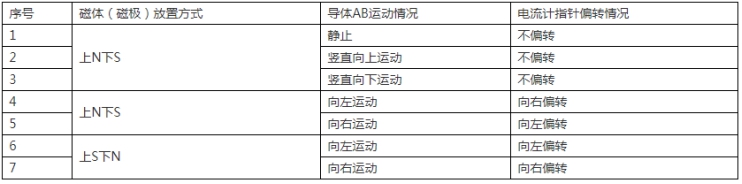

（3）在教師的指導下，興趣小組對實驗進行完善后，觀察到的現象如下表所示，由此可知，閉合電路的一部分導體在磁場中做______________運動時，電路中會產生感應電流。
（4）比較第4、5（或6、7）次實驗可以得出__________________________________________________________。
（5）在此實驗過程中，能量轉化情況是______________。利用這一原理，人們在生產生活中制成了_________。
2.如圖所示是小強“探究產生感應電流的條件”的實驗裝置,請你幫他解決實驗中遇到的問題:
（1）在實驗過程中,小強應注意觀察磁鐵的磁場方向、電流計指針的偏轉方向和金屬棒ab在磁場中的_______方向；
（2）金屬棒 ab 不動,閉合開關,當水平向左抽出蹄形磁鐵時靈敏電流計的指針_______(選填“偏轉”或“不偏轉”)；
（3）在本實驗中用到的研究方法有_______法和_______法；
（4）若要利用上述裝置探究“磁場對通電導線的作用”,可以將圖中的電流計更換為_______,通過實驗發現,通電導體在磁場中受力的方向不僅與電流方向有關,而且與_______有關。
