2021年人教版物理九年級全一冊 19.2家庭電路中電流過大的原因
一、單選題
1.家庭電路中保險絲被燒斷，可能的原因是（ ）
A.電路中出現斷路
B.電路中某盞燈的開關接觸不良
C.保險絲選用的太粗
D.電路中同時使用的用電器的總功率過大
2.教室內亮著四盞日光燈，剛走進教室的小宇又打開了其余四盞，以下說法正確的是（ ）
A.線路的總電阻變大
B.進戶線的電流變小
C.線路的總功率變大
D.日光燈兩端電壓變小
3.用電高峰時期，家庭里的白熾燈泡比正常發光要暗一些，這是因為在用電高峰時（ ）
A.并聯用電器增多，電路的總電阻增大
B.并聯用電器增多，電路的總電流減小
C.并聯用電器增多，家用電器的實際功率減小
D.并聯用電器增多，家用電器的額定功率減小
4.某家庭電路的部分電路如圖所示,其中甲、乙兩處分別裝用電器和開關,對此電路,下列說法符合安全用電原則的是（ ）
A.保險絲應用電阻小、熔點低的材料制成
B.當接入電路的用電器增多時,保險絲的發熱功率增大
C.甲處應裝用電器,乙處應裝開關
D.電路的總開關應該安裝在保險絲的右側

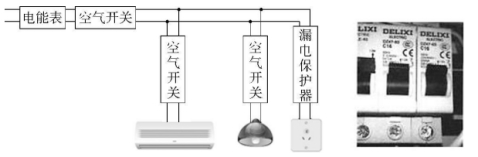

5.現在一般標準住宅戶內,配電系統都使用了空氣開關、漏電保護器、三孔插座等設備,有一配電系統如圖所示,下列說法正確的是（ ）
A.空氣開關使用起來比熔絲更安全
B.人觸電時,空氣開關會迅速斷開
C.當空調功率過大時,電燈所在支路的空氣開關不會斷開
D.當有電流經過人體時，漏電保護器能迅速將電流導入大地
二、填空題
2.為安全用電,家庭電路中的空氣開關應裝在線上；空氣開關“跳閘”后,受它控制的電路處于(選填“短路”“斷路”或“通路”)狀態;試電筆(選填“能” 或“不能”)區分零線與接地線。
3.在安裝家庭電路時,如果不小心使白熾燈燈座的兩根電線相接觸,閉合開關后保險絲將會；電冰箱、洗衣機等大功率家用電器的電源插座都用三孔插座,為了安全,三腳插頭的接地腳應與用電器的相連。
三、按要求做題

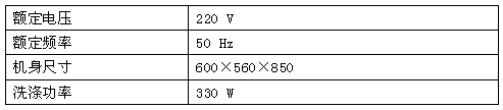

1.小明家有100 W的電視機一臺，150 W的冰箱一臺，1 000 W的電熱水器一臺，照明燈總功率180 W，現他家又買了一臺全自動洗衣機，其銘牌如下表.他家安裝的電能表上允許通過的最大電流為10 A，則：
(1)現在，他家的這些用電器能不能同時使用？
___________________________________________________________________________________
(2)他家新買的洗衣機在額定電壓下洗衣時，通過洗衣機的電流是多少？
___________________________________________________________________________________
(3)他家若再購一臺1.5 kW的空調，為安全用電，需考慮哪些因素？
___________________________________________________________________________________

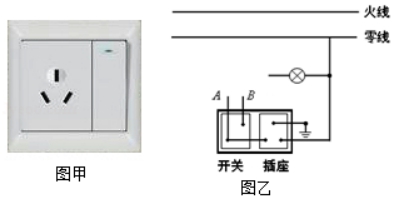

2.如圖所示，甲為一個“一開三孔”開關（即一個開關和一個三孔插座連在一起）實物圖，乙為背面接線示意圖，“A”、“B”是從開關接線柱接出的兩根導線，請你將圖乙中的電路連接完整，使開關控制電燈，又不影響插座供其它電器使用。
(1)請用筆畫線表示導線，將電燈L?、L?和開關S接入電路中，使兩燈都能正常發光。
(2)當打開空調時，空氣開關跳閘。出現這種現象的原因可能是_____________________________。
此內容正在抓緊時間編輯中，請耐心等待
